Finišer betónovej dlažby

(V juhovýchodnej Ázii)

Technické údaje:

AHT4000/AHT6000/AHT8000/AHT7500S

* : Voliteľne je základná šírka dlažby 2500 mm alebo 3500 mm a šírka dlažby je rozšírená o 250 mm alebo 300 mm interval.

Je prispôsobená zákazníkom podľa skutočných stavebných požiadaviek.

**:možnosť 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 ot./min.;

možnosť2--TAD850VE, Volvo 160 kW/2200 ot./min.

***:voliteľné -QSB6.7-C260-30, Cummins, 194 kW/2200 ot./min.

Všetky informácie a špecifikácie sú správne v čase tlače a môžu sa zmeniť bez predchádzajúceho upozornenia.

Vlastnosti

一,Výkonnostné charakteristiky:

AHT4000/6000Stroje na betónovú dlažbu /8500/7500S sú navrhnuté s plne hydraulickým pohonom, centralizovaným počítačovým ovládaním s možnosťou monitorovania v reálnom čase a autodiagnostikou a automatickými vyrovnávacími a trasovacími systémami.

● PREHĽAD

Tento inovatívny, pokročilý a praktický stroj vysokého štandardu je kľúčovým špeciálnym zariadením na výstavbu betónových ciest a štvorcových a letiskových chodníkov.

●VYSOKO FLEXIBILNÁ BETONOVÁ DLAŽBA S POSUVNOU DLAŽBOU

Betónová posuvná dlažba dokáže presne položiť štandardné betónové vozovky so šírkou od 3.0 m do 8,5 m a hrúbkou do 450 mm.

●MECHANIZMUS HUTŇOVANIA BETÓNU

Finišer je vybavený hydraulickým pohonom vibrátora. Finišer sa štandardne dodáva so 14 hydraulickými prípojkami (voliteľné: 9 alebo 18). Simultánne operácie stierania, škrabania, vibrovania, podbíjania a vytláčania súčasne pri dláždení nosnej vrstvy a betónovej vozovky.

●EFEKTÍVNY SYSTÉM RIADENIA MOTORA

Nastavenie režimu ECO automaticky prispôsobuje výkon motora aktuálnym požiadavkám na výkon, aby sa zabezpečila úsporná spotreba nafty a nízke emisie hluku. AHT6000/8500/7500S sú vybavené motormi VOLVO TAD552VE/TAD851VE/TAD852VE, ktoré disponujú špičkovou, vysokovýkonnou technológiou motora (až 210 kW/290 HP výstupný výkon), ktoré spĺňajú emisné normy EC Stage IIIA.

●ODOLNÝ DIZAJN STROJAandTRVALÝFORMA NA DLAŽBU

Robustná konštrukcia stroja zaručuje konzistentnú vysokovýkonnú betónovú dlažbu a presné výsledky pokládky aj v náročných podmienkach na stavenisku. Dlaždič môže byť kompatibilný s 8,5 m (alebo 9 m) sériou metrických foriem na dlažbu. Séria 3.{5}} m až 8,5 m sa štandardne dodáva s opotrebiteľnou podrážkou a môže byť vybavená voliteľným profilom koruny.

●VYSOKO PRESNÝ SYSTÉM RIADENIA A POHONU

Systémy automatického vyrovnávania a sledovania na zabezpečenie rovinnosti, priamosti a hladkosti dlažby v zákrutách. Inteligentný riadiaci systém a protišmykový systém riadenia pre extrémne plynulý chod zaisťuje rovnosť presnej betónovej dlažby.

●PERFEKTNÁ ERGONÓMIA A OVLÁDANIE

Ergonomicky navrhnutá plošina operátora sa vyznačuje užívateľsky prívetivým konceptom ovládania a výnimočnou viditeľnosťou, čo operátorovi uľahčuje prácu. Plne hydraulický nezávislý pohon, mikropočítač s displejom a schopnosťou autodiagnostiky. Ergonomicky navrhnuté s inteligentnými ovládacími prvkami pre pohodlie a jednoduchosť obsluhy.

●PLNE MODULÁRNY DIZAJN STROJA

Plne modulárna konštrukcia stroja umožňuje flexibilne upravovať a modernizovať o nové možnosti podľa požiadaviek užívateľa. Kompaktné rozmery a minimálne požiadavky na rekonštrukciu zaručujú, že finišer sa dá ľahko nakladať a ekonomicky prepravovať. V závislosti od konfigurácie môže vkladač kolíkov alebo oscilačný nosník a super hladkosť zostať namontované na stroji počas prepravy.

AHT4000/6000/8000/7500SPosuvné dlaždice sú navrhnuté s plne hydraulickým pohonom,centralizované ovládanie počítača s monitorovacími a autodiagnostickými schopnosťami v reálnom čase a systémom automatického vyrovnávania a sledovania.

Tento inovatívny, pokrokový a praktický stroj vysokého štandardu je kľúčovým špeciálnym zariadením pre výstavbu vysokorýchlostných železníc a betónových ciest.

● Stroje na betónovú dlažbu AHT4150 /6000/8000/ 7500S sú vhodné na výstavbu nosnej vrstvy vysokorýchlostnej železnice a betónovej vozovky.

● Simultánne operácie stierania, škrabania, vibrovania, podbíjania a pretláčania súčasne pri dláždení nosnej vrstvy a betónovej vozovky.

● Plne hydraulický nezávislý pohon, mikropočítač s displejom a schopnosťou autodiagnostiky.

● Ergonomický dizajn s inteligentnými ovládacími prvkami pre pohodlie a jednoduchosť obsluhy.

● Importované kľúčové komponenty na zabezpečenie spoľahlivosti stroja a predĺženie životnosti finišera.

Vlastnosti (9)

Motor

Vodou chladený motor Volvo / Cummins, výkonný, rezervácia vysokého krútiaceho momentu,

nízka spotreba paliva, emisie v súlade s európskym prostredím.

Vibračné zariadenie

Super vysoká frekvencia, silné vibrácie, vysoká hustota vrchnej dlažby

Systém automatického vyrovnávania

Automatické vyrovnávacie a trasovacie systémy zaisťujú rovinnosť povrchu dlažby a rovnosť vozovky.

Škrabacia doska

Ovládané pomocou dvoch hydraulických valcov na riadenie množstva betónu vstupujúceho do tvarovacej šablóny, ktorá môže ísť hore a dole úplne alebo hore a dole nezávisle na lh alebo rh.

Cestovný systém

Dve pásové podvozky s hydraulickým pohonom a mikropočítačové ovládanie zaisťujú prednastavenú konštantnú rýchlosť, správny priamy chod a hladké riadenie v zákrutách

Dokonalý ergonomický dizajn a koncept ovládania

Ergonomicky navrhnutá plošina operátora sa vyznačuje užívateľsky prívetivým konceptom ovládania a výnimočnou viditeľnosťou, čo operátorovi uľahčuje prácu.

Centralizované mazanie

Centrálne mazanie môže byť automatické. Naplňte mazací tuk do vysokoteplotných a hnacích komponentov, efektívne predĺžte dobu opotrebovania, výrazne zvýšite spoľahlivosť falšovania a podávania.

ŠTANDARDNÉ ALEBO VOLITEĽNÉ VYBAVENIE

1. Hydraulické vibrátory

Finišer sa štandardne dodáva so 14 hydraulickými prípojkami na napájanie hydraulických vibrátorov (9 alebo 24 voliteľne k dispozícii)

2. Samostatné vkladače bočných tyčí

Bočné vkladače spojovacích tyčí na vybavené na oboch stranách automaticky vkladajú spojovacie tyče na dláždenie priľahlých vozoviek

3, Pozdĺžny vkladač spojovacích tyčí (len pre AHT8500/ SF7500S)

Pozdĺžne spojovacie tyče sa vkladajú automaticky, aby sa zabránilo oddeľovaniu dosiek v pozdĺžnych spojoch.

4, Voliteľné SUPER HLADKÉ

Super hladítko z kvalitného materiálu zaisťuje perfektnú kvalitu povrchu

5, Voliteľný zavádzač oscilujúceho lúča (iba pre AHT7500S)

Excentricky poháňaný, vysokovýkonný oscilačný nosník s funkciou automatického zdvíhania pri zastavení stroja dokáže odstrániť akékoľvek nerovnosti na povrchu betónovej vozovky.

6,Voliteľný vkladač DBI (iba pre AHT7500S)

Rozsiahly zavádzač hmoždiniek (DBI) namontovaný na ráme stroja (iba pre AHT7500S) má voliteľnú funkciu automatického vkladania, ktorá dokáže vložiť hmoždinku do presnej polohy.

VÝHODY KLIŽKOVÝCH DLÁŽKOV SÉRIE AHT4000/6000/8500/7500S

1 . Výkonnýmotora

Výkonný motor zaručuje vždy efektívnu betónovú dlažbu v optimálnom rozsahu výkonu a krútiaceho momentu.

2. Riadenie motora Eco Mode s optimalizovaným výkonom

Režim ECO dokáže automaticky prispôsobovať výkon motora požiadavkám na výkon, aby bola zaručená optimálna účinnosť motora, ekonomická spotreba nafty a nízke emisie hluku.

3. Štandardizovaná prevádzková koncepcia, ergonomicky optimalizovaný, prehľadne usporiadaný ovládací panel

Vďaka svojej najmodernejšej obrazovke a jasným, jazykovo neutrálnym symbolom podporuje ovládací panel produktívne operácie na mieste. Štandardizovaná, samovysvetľujúca prevádzková koncepcia používaná na rôznych modeloch ponúka lepšie synergické efekty.

4. Jednoduchý prístup k miestam údržby a kontroly minimalizuje požiadavky na údržbu.

5. Vysokokvalitný riadiaci systém stroja využívajúci proprietárny softvér ZJAR PAVING zvyšuje prevádzkovú bezpečnosť a rozsah použitia finišera s posuvným debnením.

6. SERVISNÁ DIAGNOSTIKA SYSTEMWIDIAG

ZJAR PAVER, servisný diagnostický systém so štandardizovaným rozhraním, umožňuje technikom rýchlo odstraňovať chyby priamo na mieste.

7. Systém riadenia priečneho sklonu

Inovatívna technológia elektronického riadenia priečneho sklonu vyvinutá spoločnosťou ARAN výrazne znižuje čas odozvy stroja, čo vedie k požadovanému efektu dlažby.

8. Nastavenie rýchlosti (strojová chôdza a regulácia rýchlosti)

Počítačom podporované nastavenie rýchlosti každej jednotlivej koľajovej jednotky umožňuje presné dodržiavanie špecifikácií, a to aj pri jazde v zákrutách.

9. Rýchla konverzia počas prepravy a jednoduchá preprava

Minimálne úsilie potrebné na prestavbu finišera počas prepravy znižuje prevádzkové náklady. Manévrovateľnosť a kompaktné rozmery stroja uľahčujú prepravu.

Pokyny pre akciu:

Vysoko udržiavajte tímovú súdržnosť, naplno hrajte tímovému duchu, vezmite vedecké a technologické inovácie ako silnú hnaciu silu, naplno využite technické výhody, inovujte marketingové metódy, vytvorte špeciálne a vynikajúce funkcie, urobte úroveň Zhenjiang Aran Machinery na vyššiu úroveň.

Aplikačné scény:

Scény z výstavby námestia a letiska

Scény výstavby ciest a tunelov

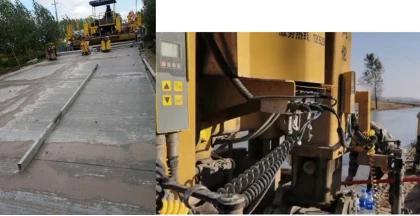

Posuvná dlažba s rovným povrchom a dobrou kompaktnosťou

AHT8500 jednokrokové tvarovanie s dobrým a čistým rohom a okrajom

Presná obsluha s automatickým nivelačným systémom vedie k veľkej rovnosti povrchu chodníka.

V mnohých regiónoch juhovýchodnej Ázie je potrebné umiestniť oceľové siete do betónovej dlažby.

A niektoré projekty vyžadujú, aby pozdĺžne spojovacie tyče boli umiestnené v betónových formách, ktoré môžu byť tiež vopred umiestnené ručne.

Aplikácia mechanizmu na automatické zasúvanie ťahadiel

WorkingPzásada:

Betónové auto sype betónovú zmes pred sypač; finišer sa pohybuje dopredu určitou rýchlosťou; pracovný mechanizmus začne fungovať. Skrutkový nanášač oddeľuje nahromadený betón v smere vľavo a vpravo a rovnomerne ho rozdeľuje pred stieraciu dosku. Dočasná stieracia doska s hydraulicky nastaviteľnou výškou zoškrabuje cementový betón na požadovanú hrúbku preddlažby. Zásuvná vibračná tyč na konverziu frekvencie vibruje pri určitej frekvencii, aby vytlačila vzduch, ktorý sa mieša v betóne počas miešania, a následne odstráni póry.

Začiatok práce

Štvorcová konštrukcia

.

Scéna výstavby mestských ciest v juhovýchodnej Ázii, kde boli vydláždené polovice vozovky

Vo veľmi krátkom čase bola práca s betónovou dlažbou rýchlo dokončená prostredníctvom výstavby vysokej intenzity. V Kambodži

Výrazne zlepšená kvalita konštrukcie a efektivita práce získali veľkú pochvalu od miestnych majiteľov

Stavebné scény v Afrike v Nigérii, na Madagaskare, v Senegale a na Mauríciu

Koordinovaná prevádzka dlažby prináša vysokú efektivitu práce

Stavba dlažby, ak sa potrebujete vyhnúť prekážkam, na dokončenie predlažby je potrebných niekoľko jednoduchých betónových debnení.

Diaľnica 1. triedy v Puerto Princess na Filipínach

Dve možnosti naloženia pre námornú dopravu:

Nie je potrebné odstraňovať veľké časti, ako je pásová pásová dráha; celý stroj sa dodáva v kontajneri s plochým stojanom; pri preprave na stavenisko môže fungovať po namontovaní malého množstva príslušenstva, ako je znázornené na obrázku vyššie.

Pásovú dráhu celého strojového zariadenia rozložte na samostatné malé časti a vložte do kontajnera, resp. Po dodaní na stavenisko je potrebné vykonať veľa montážnych prác, kým sa dá do stavby.

Nakládka pre pozemnú prepravu:

Nakladanie tovaru na pozemnú prepravu: Zdvihnite finišer na plošinový príves

Prejdite s finišerom na plošinový príves z bočne namontovaného špeciálneho podperného rámu.

Cestná doprava na dlhé vzdialenosti plochým prívesom

Certifikácia ISO Certifikácia CE

Popredajné služby:

Prostredníctvom zdieľanej spolupráce a integrácie a reorganizácie spoločnosť ARAN posilňuje svoju stálu silu, komplexne zlepšuje svoju komplexnú silu a vytvára nový skokový vývojový mechanizmus.

Spoločnosť ARAN bude v súlade s podnikovou koncepciou „Vytváranie hodnoty pre používateľov“ a zvýši základnú konkurencieschopnosť podniku, aby sa dosiahol nový skok spoločnosti Zhenjiang Aran Machinery Co., LTD.

Záväzok popredajného servisu produktu

Výrobca garantuje kvalitu zariadenia po dobu 12 mesiacov od zaplatenia (okrem bežnej spotreby, častí motora a spotrebného materiálu). V záručnej dobe predávajúci plne ručí za prevádzku zariadenia. V záručnej dobe, ak sa počas prevádzky zariadenia vyskytne porucha kvality alebo poškodenie, predávajúci doručí užívateľovi tie isté náhradné diely letecky na náklady predávajúceho.

Po predaji betónového finišera bude na stavenisko bezplatne vyslaný profesionálny servisný technik z domácej alebo zahraničnej mobilnej čerpacej stanice na inštaláciu, uvedenie do prevádzky a technické školenie po dobu 15 dní na žiadosť koncových užívateľov. Spiatočnú letenku na pracovisko a náklady na miestnu dopravu odborného servisného personálu znáša používateľ. Okrem toho, ak sú potrebné dodatočné technické služby pre projekt Kupujúceho po uvedení do prevádzky a dokončení technického školenia, Predávajúci zabezpečí predĺženie pobytu alebo návštevu miesta pre svojho servisného technika.

Spoločnosť bude pokračovať v optimalizácii produktov a poskytovaní servisnej záruky. Po prijatí oznámenia kupujúceho o požiadavke na službu bude do 24 hodín ponúknutá písomná odpoveď s uvedením zodpovedajúcej metódy ošetrenia a diely budú zaslané na stránku používateľa letecky alebo expresnou dodávkou v čo najkratšom čase tak, aby naši zahraniční používatelia môžu využívať doživotné technické služby a dodávky náhradných dielov.

Zabezpečenie kvality výrobného procesu a výroby

V súlade so zásadou „Všetko pre používateľov“ spoločnosť poskytuje služby prispôsobenia zariadení podľa potrieb používateľa. Na základe pokročilej zahraničnej technológie v kombinácii so skutočnými domácimi podmienkami výstavby ciest spoločnosť Zhenjiang Aran neustále zdokonaľovala a zdokonaľovala svoj produktový dizajn a vyvinula sériu skupín produktov pre dlažby a miešacie zariadenia. Medzitým si spoločnosť osvojila aj zručnosti na vývoj nových typov produktov na stavbu ciest. Vďaka svojej špičkovej technológii, inovatívnemu duchu, spoľahlivej kvalite a záruke služieb teraz Zhenjiang Aran predáva svoje produkty po celom svete. V Číne, Afrike, východnej Európe, Indii, Latinskej Amerike, na Strednom východe, v Rusku a juhovýchodnej Ázii pomáha Zhenjiang Aran vybudovať svetu krásnu budúcnosť.
